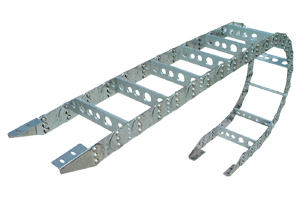

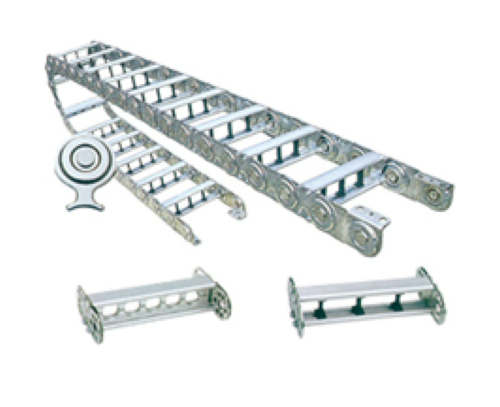

TL 鋼制拖鏈：
TL 系列鋼拖鏈的主體鏈板 ( 優質鋼板鍍鉻 ) 、支撐板 ( 擠拉鋁合金 ) 、軸銷 ( 合金鋼 ) 等部件組成。使電纜或橡膠管與拖鏈之間產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便、使用可靠、易拆卸、本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲靈活，阻力變小，降低了噪音，從而可保證長時間使用不變形，不下垂。
本產品外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。

TL型鋼制拖鏈主要參數：


參數 型號	TL45	TL65	TL95	TL125	TL180	TL225

節距 t	45	65	95	125	180	225

彎曲半徑 R	50	75 90 115 125 145 185	115 145 200 250 300	200 250 300 350 470 500 575 700 750	250 300 350 450 490 600 650	350 400 600 750

拖鏈最小寬度 Bmix	30	70	120	120	200	250

拖鏈最大寬度 Bmax	250	350	450	550	650	100

拖鏈長度 L	由用戶按需要自定

支撐板最大孔徑 D1	20	30	50	75	110	150

矩形孔 Dmax	16	26	46	72	-	-

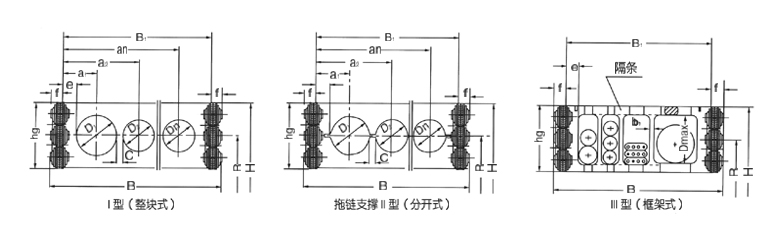

支撐板參數：


型號	TL45	TL65	TL98	TL125	TL180	TL225

支撐型式	\|	\| \|\|\|\|\|	\| \|\| \|\|\|	\| \|\| \|\|\|	\|\|	\|\|

e	8	10	12	12	15	22

f	8	8	10	12	15	15

b1	-	-3	-4	-5	-	-

al ～ an D1 ～ Dn	按用戶需要自定

聯結器參數：


型號 參數	hg	D	Cmin	j	k	m	l1	l2	l3	l4	d	h	s

TL45	30	14	4	9.5	13.5	11.5	50	30	3	10	6.5	15	2

TL65	44	26	4	13	17	14	75	45	5	15	7	22	3

TL95	70	46	5	25	30	26	105	65	10	20	9	35	4

TL125	96	72	6	25	30	25	130	80	10	25	11	48	5

TL180	144	-	7	25	35	29	175	115	10	30	13	72	6

TL225	200	-	10	35	45	39	200	140	10	30	18	100	8
